この記事でわかること
今号のニッシン工業便りでは、産業用空調機や乾燥機の中核部品である 「熱交換器コイル」 をテーマに、その種類・仕組み・選び方を専門メーカーの視点から解説します。 熱交換器コイルは、空調・冷凍・乾燥・各種プロセスに欠かせない伝熱機器ですが、用途・構造・材質の組み合わせが多岐にわたるため、「どれを選べばよいかわからない」というご相談を当社にも多く寄せられます。設備設計者、購買担当者、保全担当者の方が、自社の用途に最適なコイルを判断できるよう、基礎から実務のポイントまでをまとめました。 なお、当社のコイル製品ラインナップは コイル製品ページ でご紹介しています。
1. 熱交換器コイルとは？基本構造と役割

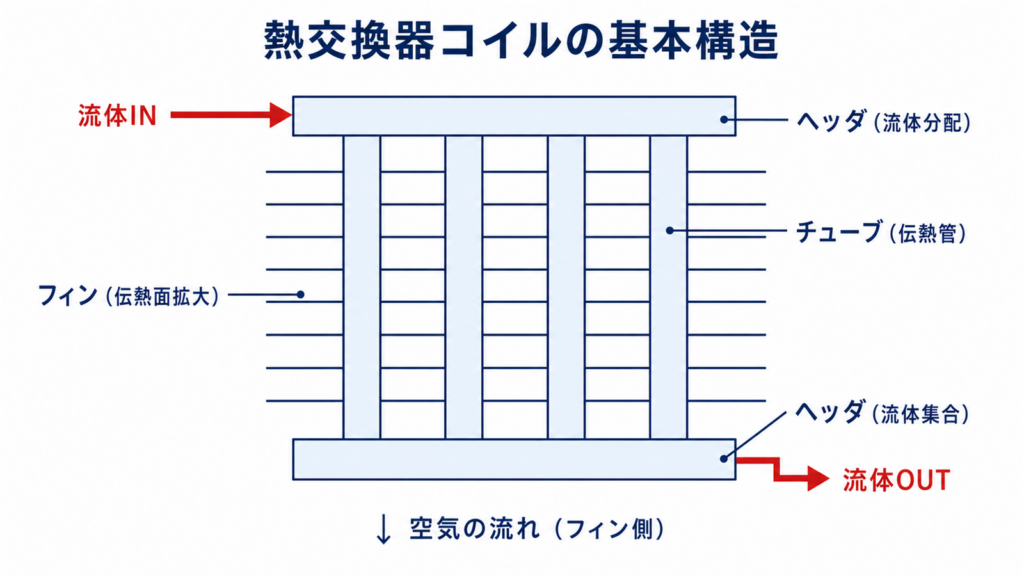

熱交換器コイルとは、温度差のある2つの流体の間で熱を移動させる伝熱機器 です。空気と冷温水、空気と冷媒、ガスと熱媒油など、用途に応じてさまざまな流体の組み合わせで使われます。産業用途では、空調機・冷凍機・乾燥機・プロセス用熱交換装置の中核部品として活躍しています。 基本的な構造は、流体が流れる チューブ（伝熱管）、伝熱面積を稼ぐための フィン（伝熱フィン）、そして流体を分配・集合する ヘッダ の三要素で構成されます。たとえば空気と冷水の間で熱を交換する場合、フィン側には空気が、チューブ内には冷水が流れ、両者の間で熱がやり取りされます。
シンプルに見える構造ですが、伝熱性能・圧力損失・耐久性・耐食性・コストといった複数の要件をバランスさせる必要があるため、用途ごとに最適化された設計が求められます。
2. 熱交換器コイルの主な種類
熱交換器コイルは、用途・構造・材質 の3つの観点で分類できます。それぞれの代表的なバリエーションを見ていきます。
用途別の分類
- 冷却コイル（クーリングコイル）: 空気を冷やす用途。冷水や冷媒を内部に流し、室内空気を冷却します。空調機や除湿機の主要部品。
- 加熱コイル（ヒーティングコイル）: 空気を温める用途。温水・蒸気・温熱媒を内部に流します。暖房用空調機や乾燥機に使用。
- 凝縮器コイル: 冷凍サイクルで高温・高圧の冷媒ガスを液化する役割。屋外機の心臓部です。
- 蒸発器コイル: 冷凍サイクルで液体冷媒を蒸発させ、周囲から熱を奪う役割。冷却の本体部分にあたります。
構造別の分類
- フィンコイル: 最も一般的なタイプ。チューブにフィンを取り付け、伝熱面積を大きく確保します。
- ベアチューブコイル（フィンなし）: フィンを持たないシンプルな構造。詰まりやすい流体や、高圧用途で採用されます。
- プレートフィンコイル: 板状のフィンに複数のチューブを貫通させた構造。空調用途で広く使われます。
材質別の分類
| 組み合わせ | 主な用途・特徴 |
|---|---|
| 銅管 × アルミフィン | 最も標準的な構成。空調・換気用途で広く採用 |
| 銅管 × 銅フィン | 高耐食性が求められる環境向け |
| ステンレス管 × ステンレスフィン | 食品工場、薬品工場、海岸地域など、衛生・耐食重視 |
| 炭素鋼・特殊合金 | 高温・大型プロセス用、特殊な腐食環境向け |
このように、同じ「熱交換器コイル」と言っても用途や環境によって組み合わせはまったく異なります。標準的な仕様で対応できる場合もありますが、当社のお客様からは「標準品にはない仕様を実現したい」というご要望を多くいただきます。
3. 熱交換器コイルの仕組み：伝熱の原理
熱交換器コイルの性能を理解するには、伝熱の基本原理を押さえておくと役立ちます。 熱がコイルを通じて移動する量は、温度差（高温側と低温側の差）、伝熱面積（フィンとチューブの表面積）、伝熱係数（流体と金属の間で熱が伝わりやすさ） の3つで決まります。同じサイズのコイルでも、これらの条件が違えば性能はまったく変わります。 そして、流体の流し方にも種類があります。

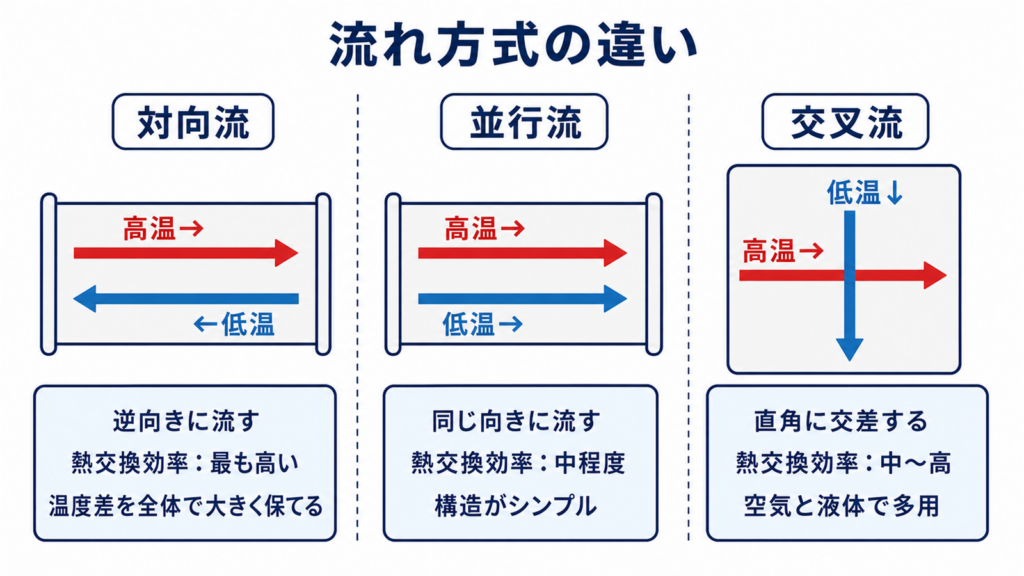

- 対向流（カウンターフロー）: 高温流体と低温流体が逆向きに流れる方式。最も熱交換効率が高い。
- 並行流（パラレルフロー）: 同方向に流れる方式。効率は対向流より低いが、構造がシンプル。
- 交叉流（クロスフロー）: 流体が交差する方式。空気と液体の組み合わせで多用されます。

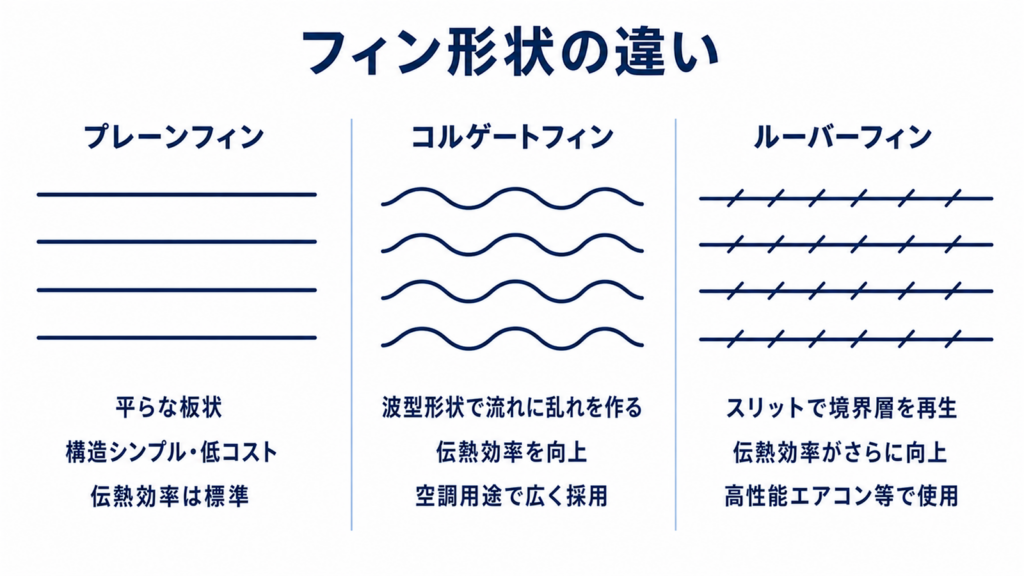

フィンが伝熱効率を大きく高める理由は、伝熱面積を物理的に増やしている ためです。フィンがない場合と比べて、同じ体積で5〜20倍の伝熱面積を稼ぐことができ、コンパクトで高性能な熱交換が実現します。
4. 熱交換器コイルの選び方：5つのチェックポイント
実際にコイルを選定する際は、以下の5つの観点で要件を整理すると、最適な仕様が見えてきます。
① 処理する流体の種類と温度条件
まず最初に決めるべきは、何と何の間で熱交換するか です。空気と水、空気と冷媒、ガスと熱媒油など、流体の組み合わせによって構造・材質・コイル形状が変わります。あわせて、入口温度・出口温度・流量 の3つを明確にしてください。これがないと適切な設計はできません。
② 必要熱量（kW）と設計余裕
「どれだけの熱量を処理したいか」をkWで明示します。一般的には、設計値に10〜20%程度の余裕 を見込むのが安全です。特に外気条件が変動する用途や、汚れによる伝熱性能の経年低下を考慮する場合、余裕を持たせた設計が有効です。
③ 設置スペースと取付方向
コイルの寸法（高さ・幅・列数）は設置スペースに直結します。また、フィンの向き、ヘッダの取付方向、ドレン排水の方向なども、機器全体の設計に影響します。配管接続位置の指定 も忘れずに。
④ 材質選定（耐食性・耐熱性・衛生面）
使用環境に応じた材質選定が、コイルの寿命を大きく左右します。
- 食品工場・厨房: ステンレス材で衛生性確保
- 薬品工場・実験施設: 化学薬品に耐える特殊材質（ハステロイ、チタンなど）
- 海岸地域・塩害地域: 銅フィンや特殊コーティング
- 高温プロセス: 炭素鋼や耐熱合金
⑤ メンテナンス性と寿命
定期清掃のしやすさ、フィンの目詰まりの起こりにくさ、部品交換のしやすさも、長期運用では重要なポイントです。特に汚れやすい環境では、フィンピッチを広めに設計する ことで清掃性を確保できます。
📋 チェックリスト □ 流体の種類・温度・流量を明確化 □ 必要熱量と設計余裕の設定 □ 設置スペースと取付方向の確認 □ 環境に合った材質選定 □ メンテナンス計画と寿命想定
5. 標準品とオーダーメイドの違い
熱交換器コイルには、標準品 と オーダーメイド品 の2つの選択肢があります。 標準品 は、汎用的なサイズ・性能で量産されており、納期が短くコストも抑えられるのがメリットです。一般的な空調・換気用途で、特別な仕様要件がない場合は標準品が適しています。 一方で、特殊な環境や特殊な性能要件 がある場合は、オーダーメイドが選ばれます。たとえば次のようなケースです。
- 環境試験用機器: 極低温〜高温の広範囲で安定動作が求められる
- 食品・薬品工場: 衛生規格に適合する材質・構造が必要
- 特殊空調機: 防爆仕様、クリーンルーム対応、特殊腐食環境対応など
- 工場ライン用乾燥機: ラインに合わせた寸法・配置・性能の最適化
当社のコイル製品ページ では、これらのオーダーメイド対応の事例も含めてご紹介しています。標準品で対応できるか、オーダーメイドが必要かは、用途と要件を整理したうえで専門メーカーに相談するのが確実です。
6. 製造現場から見た熱交換器コイルの品質ポイント

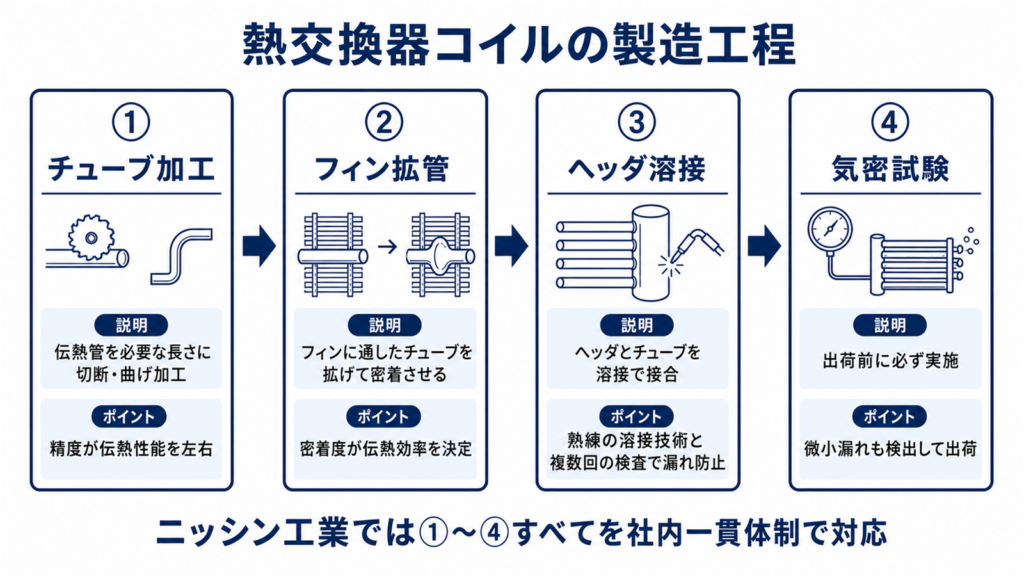

ここからは、製造メーカーとして当社が日々取り組んでいる品質確保のポイントを、現場の視点で少しご紹介します。 熱交換器コイルの製造工程は、大きく チューブ加工 → フィン拡管 → ヘッダ溶接 → 気密試験 の流れで進みます。それぞれの工程で品質を左右する要素は次の通りです。
- チューブ加工精度: 曲げ加工時のヘコみ・割れがあると、内部流れと伝熱性能に悪影響
- フィン拡管の均一性: チューブとフィンの密着度が伝熱効率を決める。拡管が甘いと性能が落ちる
- ヘッダ溶接の信頼性: 漏れの起点になりやすい部位。当社では熟練の溶接技術と複数回の検査で対応
- 気密試験の徹底: 出荷前に必ず実施し、微小漏れも検出
当社では、これらの工程をすべて社内で一貫対応しているため、特殊仕様への柔軟な対応と短工期の両立が可能です。「困ったときのニッシン工業」と呼んでいただける理由のひとつが、ここにあります。 詳しい製造工程は 事業概要 でもご紹介しています。
7. まとめ：用途に合う熱交換器コイル選定のために
今号では、熱交換器コイルの 種類・仕組み・選び方 を解説しました。要点を振り返ります。
- 種類 は用途・構造・材質の3軸で分類される
- 仕組み は温度差・伝熱面積・伝熱係数の3要素で決まる
- 選び方 は流体条件・熱量・スペース・材質・メンテ性の5つを整理する
汎用的な用途であれば標準品で十分対応できますが、特殊な環境や特殊な性能要件があるなら、オーダーメイド対応の専門メーカーに早めに相談する のが、結果的にもっとも確実で経済的です。
8. ニッシン工業の熱交換器コイル
当社は産業用空調機器の専門メーカーとして、食品工場・薬品工場・環境試験施設・工場ライン乾燥機向け の熱交換器コイルを、オーダーメイドで設計・製造しています。
「標準品では対応できない」「短納期で特殊仕様が必要」など、お困りごとがありましたら、お気軽にお問い合わせください。専門スタッフが対応いたします。
